RAVE Control. einstellbares Zusatzsteuergerät im Eigenbau

Otten · 16. April 2022

Da habe ich das Problem wohl falsch verstanden..

El Bodo, danke noch mal für den Hinweis wegen dem Pin9/10. Ich hatte es schon gelesen. Aber wenn nicht, wäre es übel gewesen.

Kannst Du mir noch sagen, ob der Code bezüglich Valvesmoth so einfach von mir abgeändert werden kann?

Was hälst Du von der Reinigungsfunktion bei Zündung-ein? Braucht man nicht, oder? Obwohl mir die Funktion nach der Wartung des Schiebers schon echt gut gefällt, um zu sehen ob die Anschläge passen und ob er gut arbeitet. Vielleicht sollte man es doch bei der V1 mit aufnehmen?

el bodo es loco · 16. April 2022

Alles möglich, dein Code geht Mathematisch auf, wobei das 7800er auch sowas ähnlches bereits integriert hat, aber schaden tut es nicht..

Hier der Code für PIN 10 als Rave Ausgang (wie im Schaltplan), Selbsttest und Valvesmooth

C

/*    ///RAVE CONTROL///
// |**********************************************************************;
* Project           : Einstellbare Auslasssteuerung für die Aprilia RS 125
*
* Program name      : RAVE_Control.ino
*
* Author            : el bodo es loco
*
* Date created      : 20200524
*
* Modified by       :
*
* Revision History  :
*
* Date modifiied    Vers.   Revision Date
* 20200524          1.0     20220416
*
|**********************************************************************;
*/
#include <FreqMeasure.h>
#include <LiquidCrystal.h>

#ifdef __AVR__
  #include <avr/power.h>
#endif
#define CONTROL_PIN 10  // Ausgang zur RAVE
#define PMS_PIN 8 // Drehzahlsignal eingang bei Rotax 122  Lima: 100Hz/1000rpm; Pickup: 16.666 Hz/1000rpm
#define LED_PIN 13 // Warnleuchte "RAVE_Aktiv"
#define PV_PIN 10
LiquidCrystal lcd(12, 11, 5, 4, 3, 2);

unsigned long data_unavailable = 0;
unsigned long data_available = 0;
const long interval = 1000;
int PIN_ADJUST = A1;
int set;
int Setpoint;
int valvesmooth = 100; // zur beruhigung des Schiebers, nicht unbedingt erforderlich

void setup() {
  #if defined (__AVR_ATtiny85__)
  if (F_CPU == 16000000) clock_prescale_set(clock_div_1);
#endif


  pinMode (PMS_PIN, INPUT_PULLUP); // Pullup muss hier stehen
  pinMode (LED_PIN, OUTPUT);
  pinMode (CONTROL_PIN, OUTPUT);
  pinMode (PV_PIN, OUTPUT);

 Serial.begin(9600); // braucht man nicht
 lcd.begin(16, 2);

lcd.clear();
lcd.setCursor(0, 0);
lcd.print("2T Forum "); // Freitext, max. 16 Zeichen
 FreqMeasure.begin();
 tone (CONTROL_PIN, 1000);
 delay(1500);
 tone (CONTROL_PIN, 500);
 delay(700);
}


double sum=0;
int count=0;


void loop() {
 Setpoint = analogRead (PIN_ADJUST);
set = map(Setpoint, 0, 1024, 6000, 10500 );


  if (FreqMeasure.available()) {

    sum = sum + FreqMeasure.read();
    count = count + 1;
    if (count > 5) {          //normal Count ist 30 je kleiner des to schneller das ansprechverhalten
      float frequency = FreqMeasure.countToFrequency(sum / count);
      int rpm = frequency*60 ;

      Serial.print("Rpm=");
      Serial.println(rpm);
        Serial.print ("RAVE=");
    Serial.println(set);
      lcd.setCursor(0, 0);
lcd.clear();
lcd.print("Drehzahl: ");
lcd.print(rpm);   //  zeigt die aktuelle Drehzahl auf dem Display
lcd.setCursor(0, 1);
lcd.print("RAVE: ");
lcd.print(set); // zeigt die eingestellte Öffnungsdrehzahl auf dem Display
      data_available = millis();
      sum = 0;
      count = 0;



    if (rpm <= set - valvesmooth){ // unter diesem Wert bleibt der Auslassschieber geschlossen
        digitalWrite(LED_PIN,LOW);
        tone (CONTROL_PIN, 500);

      }
    if (rpm >= set){ // über diesem Wert öffnet der Auslassschieber
        digitalWrite(LED_PIN,HIGH);
        tone (CONTROL_PIN, 1000);


      }

   }


  }
   data_unavailable = millis(); // logik um bei signalausfall alles auf 0 zu setzen

   if (data_unavailable - data_available >= interval){


    Serial.print ("Rpm=");
    Serial.println("0");
    Serial.print ("RAVE=");
    Serial.println(set);
    lcd.clear();

    lcd.setCursor(0, 0);
    lcd.print("Drehzahl: ");
    lcd.print(0);
    lcd.setCursor(0, 1);
    lcd.print("RAVE: ");
    lcd.print(set);
    tone (CONTROL_PIN, 500);
    delay(50);



  }

}

Alles anzeigen

Otten · 16. April 2022

"Der Code geht mathematisch auf", ist sehr diplomatisch ausgedrückt und heißt "schlecht umgesetzt".

Mit separater Variablen ist es natürlich eleganter.

Perfekt. Ich weiß gar nicht, wie ich Dir danken kann, El Bodo. Wirklich toll, dass Du gleich alles direkt umsetzt und erklärst.

Jetzt muss ich mich nur beim Löten mal etwas konzentrieren und sauber arbeiten. Dann wird das schon.

Otten · 23. April 2022

Ist die Diode am Optokoppler zwischen PWR und GRD tatsächtlich Parallel geschaltet? Ich weiß zwar, dass Wechselstrom vom Pickup kommt. Aber für mich als Laien sieht es so aus, als könnte der Strom durch den Optokoppler ja nun dennoch in beide Richtungen fliessen, quasi über die "Aussenschleife". Welche Funktion hat die Diode zwischen PWR+GRD, wenn doch eigentich keine Verbindung da wäre. Soll der Strom tatsächlich vor dem Optokopplereingang in eine Richtung gebrückt werden?

Ich hätte vermutet, die Diode müsste auf einer Seite in Reihe geschaltet werden.

Vielleicht kann es mir jemand mal erklären. Ich würde das wirklich gerne verstehen.

el bodo es loco · 23. April 2022

Theoretisch kann die Diode auch in Reihe geschalten werden, da ich aber bei der Planung auch einen Drehzahl Abgriff an der Zündspule vorgesehen habe, und die Sperrspannung von 1000V theoretisch auch überschritten werden kann, ist sie in Sperrichtung Parallel zum Optokoppler geschalten. Laut datenblatt und realität kommt der Optokopplermit den ca.0,5V Reversespannung resultierend durch den Spannungsabfall super klar.

Otten · 24. April 2022

Ich glaube ich kann es jetzt nachvollziehen. Eingangsteil des Optokopplers ansich ist ja schon eine Diode. Dann hat die zusätzlich verbaute Diode also einen ganz anderen Hintergrund (Schutzschaltung) für den Anschluss an der Zündspule. Nur am Pickup wäre dann wohl an sich gar keine (weitere) Diode nötig.

Dann ist die Verunsicherung ausgeräumt und ich werds einfach verlöten wie beim Verdrahtungsplan. Schaden kanns nicht. Danke für die Klarstellung und Grüße!

Otten · 24. April 2022

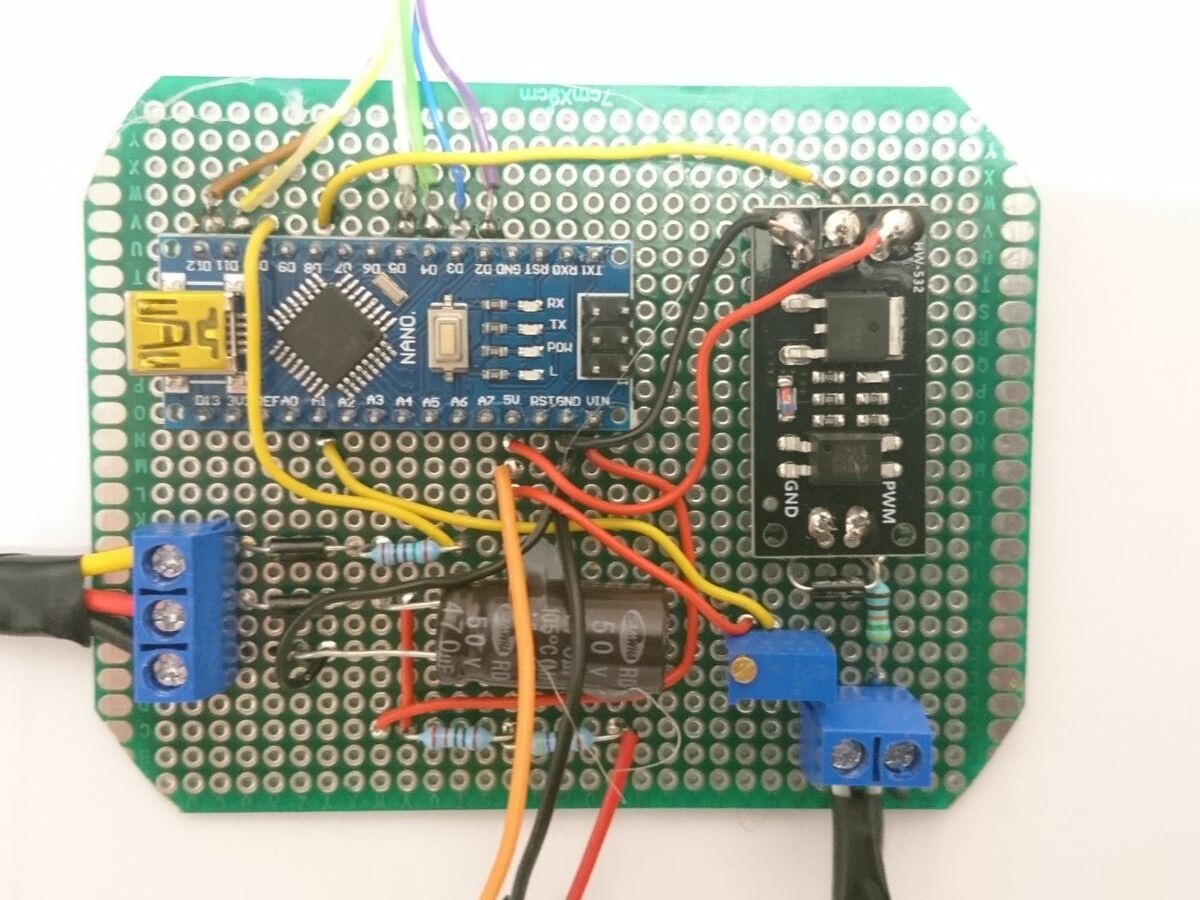

Nun ist das Board fertig, aber die Anzeige bleibt auf "RAVE: 10495", wenn ich am 50Kohm Trimmpoti verstelle. Der Ohm-Wert ändert sich auch beim Verstellen am linken und mittleren Pol unten am Board gemessen. Also reagiert der Arduino wohl nicht darauf.

Nach dem Programmieren bleibt die POW-LED des Arduino dauerhaft an, jedoch flimmert die TX-LED ca. 6x/Sek. dauerhaft. Beim Programmieren und Reseten bleibt sie einige Sekunden aus, legt dann aber wieder los.

Wenn ich den Alten Code der RAVE2 draufspiele, leuchtet die TX dauerhaft, was aber wohl auch nicht okay wäre.

Ich bin mir ziemlich sicher, dass die Verdrahung okay ist. Kann es am Ardunio bzw. der Programmierung liegen?

Bin nun langsam am Verzweifeln. So viele Stunden hierein gesteckt und es haut wieder nicht hin.

Otten · 24. April 2022

Hier noch der Code dazu:

RAVE_Control Version1 an RAVE7800 und Solenoid mit Poti und Display _ mit Valvesmooth und Cleaning Template aus Forum April 2022.txt

el bodo es loco · 25. April 2022

Nein, kein Fehler im Code.

Wenn das Display die Vollen 10.500 rpm anzeigt, ist die Masseverbindung zum Einstellpoti Fehlerhaft

Otten · 25. April 2022

Das Poti muss an Masse? Auf dem Verdrahtungsplan sehe ich zwar ein Massekabel über das Poti laufend, ich konnte aber keinen Anschlusspunkt erkennen. Das Poti ist am Pol Einstellschraubenseitig an 5V und in der Mitte an A1. Der Dritte Pol muss an Masse?

Ich hatte den Widerstand in Reihe zum A1 gehen ... dann verstehe wohl doch viel zu wenig davon

Ich habe doch gerde noch einen Schnelltest gemacht. Das war es!

Das Teil macht jetzt schon echt Freude. Ich werde es dann die Tage noch an der RS testen und hoffe, der tanzende Schieder hat sich auch erledigt. Vielen Dank noch mal !!
